Zgodnie z obowiązującymi przepisami, zawiasy pozwalające na montaż szklanych drzwi muszą zostać przebadane przez akredytowaną i notyfikowaną jednostkę na zgodność z normą PN-EN 1935:2003. Jest to obowiązek spoczywający na producentach okuć, który wynika z wytycznych ujętych w unijnym Rozporządzeniu CPR 305/2011.

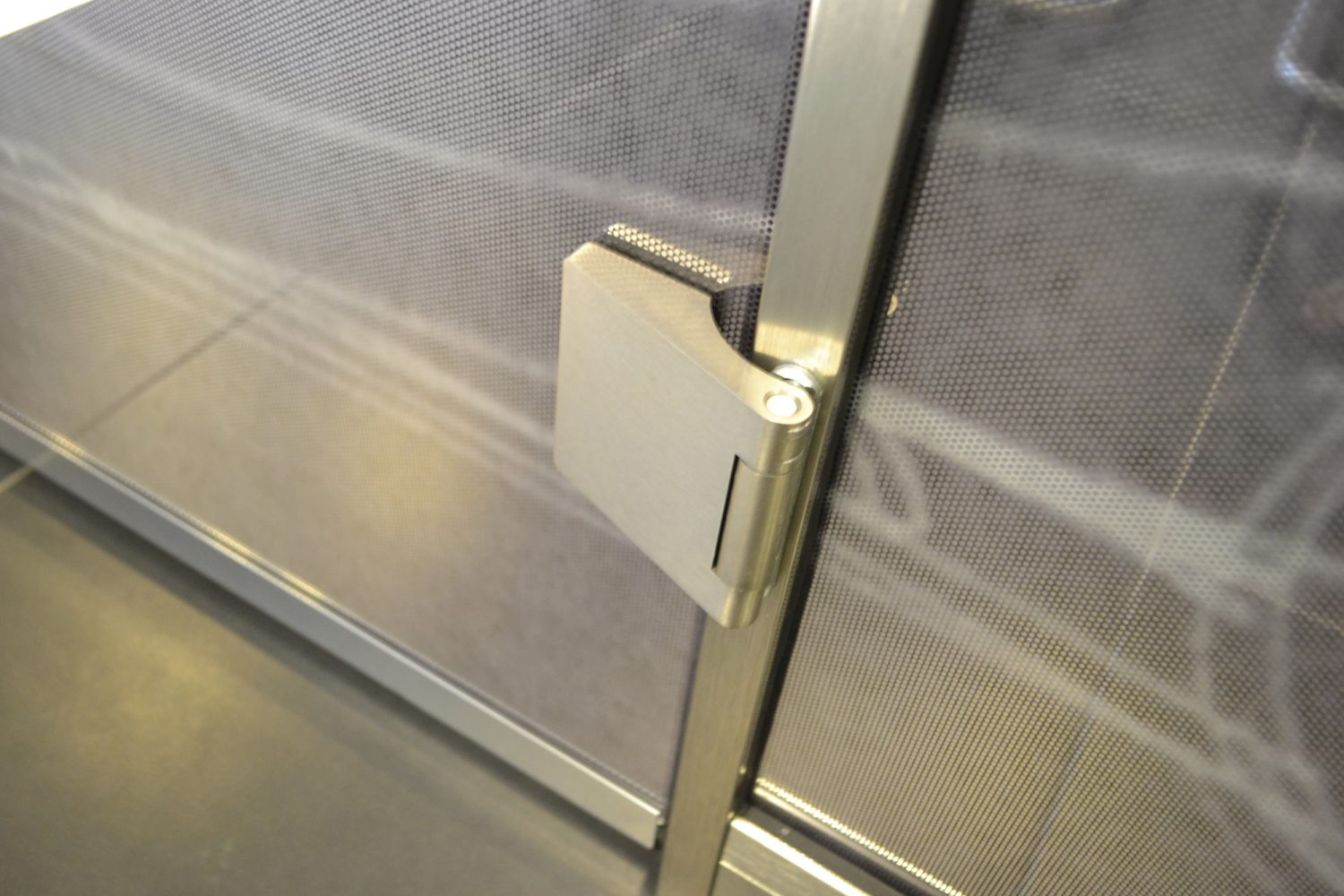

Wszystkie zawiasy z naszej serii Erice Line zostały przebadane przez akredytowany Instytut Techniki Budowlanej na zgodność z normą zharmonizowaną PN-EN 1935:2003 i oznaczone znakiem CE. Jest to potwierdzenie ich parametrów, jakości wykonania oraz bezpieczeństwa użytkowania podczas wieloletniej eksploatacji.
Na czym polega badanie zawiasów?
Badaniu poddane zostały zawiasy jednoosiowe oraz rozłączne stosowane do otwierania drzwi szklanych. Z ich pomocą zamocowano skrzydło drzwiowe ważące 60 kg, którym następnie wykonano określoną w normie liczbę płynnych obrotów. W jego trakcie zmierzone zostały zarówno odstępy pomiędzy zawiasami a powierzchniami odniesienia, jak i momenty obrotowe wprawiające w ruch skrzydło drzwiowe przy różnych kątach otwarcia. Zawiasy przeszły też badanie na przeciążenia, podczas którego nie stwierdzono żadnych pęknięć, odkształceń czy złamań. Wszystkie okucia poddane zostały również testom korozyjnym – także w tym aspekcie uzyskały pozytywny wynik.
Zakres normy
Zgodnie z normą zharmonizowaną PN-EN 1935:2003, po przeprowadzeniu badania zawiasów są one opisywane ośmiocyfrowym kodem. Każda z jego cyfr ma określone znaczenie i są to kolejno: kategoria użytkowania zawiasu, jego trwałość, masa drzwi próbnych, przydatność do zastosowania w drzwiach stanowiących przegrodę ogniową lub dymową, bezpieczeństwo użytkowania, odporność na korozję, odporność na włamania oraz klasa zawiasu.
Jak należy czytać klasyfikację zawiasów?
Cyfra podana jako pierwsza w klasyfikacji zawiasu oznacza jego docelowe zastosowanie. Wyróżnia się w tym przypadku następujące kategorie:
• kategoria 1 – lekka eksploatacja,
• kategoria 2 – umiarkowana eksploatacja,
• kategoria 3 – ciężka eksploatacja,
• kategoria 4 – bardzo ciężka eksploatacja.
Z kolei druga cyfra informuje o tym, ile cykli próbnych przeprowadzono podczas badania okuć i są to takie klasy jak:
• klasa 3 – 10 000 cykli próbnych (dotyczy zawiasów badanych wyłącznie w oknach)
• klasa 4 – 25 000 cykli próbnych (dotyczy zawiasów badanych w oknach i przeznaczonych do zastosowania w drzwiach),
• klasa 7 – 200 000 cykli próbnych (dotyczy zawiasów badanych wyłącznie w drzwiach).
Czwarta cyfra kodu odnosi się do masy drzwi wykorzystywanych podczas cykli próbnych i zgodnie z normą wyróżnia się ich 8 klas:
• klasa 0 – 10 kg,
• klasa 1 – 20 kg,
• klasa 2 – 40 kg,
• klasa 3 – 60 kg,
• klasa 4 – 80 kg,
• klasa 5 – 100 kg,
• klasa 6 – 120 kg,
• klasa 7 – 160 kg.
Kolejna cyfra kodu, czyli czwarta, informuje o przydatności do zastosowania w drzwiach stanowiących przegrody ogniowe lub dymowe. W tym przypadku zawias może zostać oznaczony:
• klasą 0 – czyli nieodpowiedni do zastosowania w zespołach drzwiowych ognioodpornych lub dymoszczelnych,
• klasą 1 – czyli odpowiedni do zastosowania w zespołach drzwiowych ognioodpornych lub dymoszczelnych pod warunkiem pozytywnej oceny udziału zawiasu w odporności ogniowej określonych zespołów drzwiowych przeciwpożarowych.
Natomiast w przypadku bezpieczeństwa zawiasów podczas użytkowania (piąta cyfra kodu) określona została tylko jedna klasa, oznaczona cyfrą 1. Oznacza to, że wszystkie badane mocowania powinny spełniać te wymagania i nie mogą uzyskać innego oznaczenia.
O odporności na korozję informuje natomiast szósta liczba klasyfikacji i wyróżnia się w tym przypadku następujące klasy:
• klasa 0 – nieokreślona odporność na korozję,
• klasa 1 – niska odporność na korozję,
• klasa 2 – średnia odporność na korozję,
• klasa 3 – wysoka odporność na korozję,
• klasa 4 – bardzo wysoka odporność na korozję.
Kolejna, siódma cyfra odnosi się do odporności na włamania i w tym przypadku określa się tylko dwie klasy:
• klasa 0 – zawias nieodpowiedni do zastosowania w zespołach drzwiowych o zwiększonej odporności na włamanie,
• klasa 1 – zawias odpowiedni do zastosowania w zespołach drzwiowych o zwiększonej odporności na włamanie, pod warunkiem pozytywnej oceny udziału zawiasu w odporności przeciwwłamaniowej określonych zespołowych drzwiowych o zwiększonej odporności na włamanie.
Ostatnia cyfra klasyfikacji oznacza natomiast klasę zawiasu, których łącznie jest 14.
Klasyfikacja zawiasów Erice Line
Zgodnie z wynikiem badania, zawiasy z serii Erice Line oznaczone zostały kodem 2 7 3 0 1 3 0 10 . Oznacza to, że według treści wspomnianej normy są one odpowiednie do zastosowania w umiarkowanych warunkach eksploatacji i mogą być mocowane przy drzwiach szklanych (według pierwszej cyfry kodu). Zgodnie z drugą oraz trzecią cyfrą, podczas badania zawiasów wykonano 200 000 próbnych cykli, w których zastosowano skrzydło drzwiowe o wadze 60 kg. Choć zawiasy Erice Line są bezpieczne w użytkowaniu, to nie można ich stosować w przegrodach ognioodpornych lub dymoszczelnych, o czym informuje czwarta i piąta cyfra klasyfikacji. Ponadto cechuje je wysoka odporność na korozję (według szóstej cyfry) i odpowiadają one zawiasom klasy 10. Należy jednak dodać, że nie można ich mocować przy drzwiach, które mają stanowić barierę o zwiększonej odporności na włamania, co wynika z siódmej cyfry podanej w klasyfikacji.
Co to oznacza dla wykonawców?
Według aktualnych przepisów obowiązkiem wykonawcy jest stosowanie wyłącznie tych wyrobów budowlanych, które zostały wprowadzone na rynek legalnie, czyli wydana została dla nich Deklaracja Właściwości Użytkowych oraz posiadają one stosowne oznaczenie w postaci europejskiego znaku CE lub krajowego znaku budowlanego B. Jeżeli wykonawca nie będzie przestrzegał tego obowiązku, mogą zostać na niego nałożone kary finansowe, o czym więcej pisaliśmy w jednym z materiałów na portalu oszkle.pl.
Co jednak najistotniejsze, wykorzystanie w pracy produktów odpowiednio przebadanych, jak nasze mocowania, to gwarancja wysokiej jakości montażu oraz bezpieczeństwa użytkowników konstrukcji. Realizacje wykonane z pomocą certyfikowanych wyrobów bez problemu uzyskają odbiór budowlany i zachowają swoje właściwości przez lata użytkowania. Oznacza to również, że nie będą konieczne ich naprawy pogwarancyjne.
